ЭКГ — расшифровка, норма показателей, таблица у взрослых и детей

Из этой статьи вы узнаете о таком методе диагностики, как ЭКГ сердца – что он собой представляет и что показывает. Как происходит регистрация электрокардиограммы, и кто ее может наиболее точно расшифровать. А также вы научитесь самостоятельно определять признаки нормальной ЭКГ и основных заболеваний сердца, доступных диагностике этим методом.

Автор статьи: Нивеличук Тарас, заведующий отделением анестезиологии и интенсивной терапии, стаж работы 8 лет. Высшее образование по специальности «Лечебное дело».

Дата публикации статьи: 02.03.2017

Дата обновления статьи: 29.05.2019

Что такое ЭКГ (электрокардиограмма)? Это один из самых простых, доступных и информативных методов диагностики заболеваний сердца. Он основан на регистрацииэлектрических импульсов, возникающих в сердце, и их графической записи в виде зубцов на специальную бумажную пленку.

На основании этих данных можно судить не только об электрической активности сердца, но и о структуре миокарда. Это значит, что с помощью ЭКГ можно диагностировать множество различных заболеваний сердца. Поэтому самостоятельная расшифровка ЭКГ человеком, не имеющим специальных медицинских познаний, невозможна.

Все что может простой человек – лишь ориентировочно оценить отдельные параметры электрокардиограммы, соответствуют ли они норме и о какой патологии могут говорить. Но окончательные выводы по заключению ЭКГможет сделать лишь квалифицированный специалист – врач-кардиолог, а также терапевт или семейный врач.

Принцип метода

Сократительная активность и функционирование сердца возможно благодаря тому, что в нем регулярно возникают спонтанные электрические импульсы (разряды). В норме их источник расположен в самом верхнем участке органа (в синусовом узле, расположенном возле правого предсердия). Предназначение каждого импульса – пройти по проводящим нервным путям через все отделы миокарда, побудив их сокращение. Когда импульс возникает и проходит через миокард предсердий, а затем желудочков, возникает их поочередное сокращение – систола. В период, когда импульсов нет, сердце расслабляется – диастола.

ЭКГ-диагностика (электрокардиография) основана на регистрации электрических импульсов, возникающих в сердце. Для этого используется специальный аппарат – электрокардиограф. Принцип его работы заключается в улавливании на поверхности тела разницы биоэлектрических потенциалов (разрядов), которые возникают в разных отделах сердца в момент сокращения (в систолу) и расслабления (в диастолу). Все эти процессы записываются на специальную термочувствительную бумагу в виде графика, состоящего из остроконечных или полусферических зубцов и горизонтальных линий в виде промежутков между ними.

Что еще важно знать об электрокардиографии

Электрические разряды сердца проходят не только через этот орган. Поскольку тело обладает хорошей электропроводимостью, силы возбуждающих сердечных импульсов достаточно, чтобы пройти через все ткани организма. Лучше всего они распространяются на грудную клетку в области расположения сердца, а также на верхние и нижние конечности. Эта особенность лежит в основе ЭКГ и объясняет, что это такое.

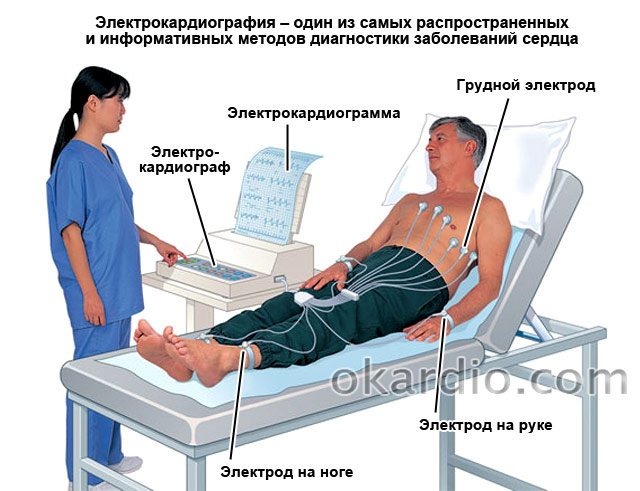

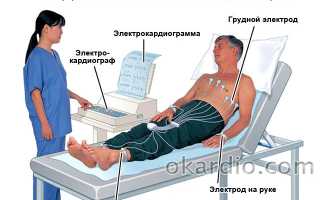

Для того чтобы зарегистрировать электрическую активность сердца, необходимо зафиксировать по одному электроду электрокардиографа на руках и ногах, а также по переднебоковой поверхности левой половины грудной клетки. Это позволяет уловить все направления распространения электрических импульсов по телу. Пути следования разрядов между участками сокращения и расслабления миокарда называют сердечными отведениями и на кардиограмме обозначают так:

1. Стандартные отведения:

• I – первое;
• II – второе;
• Ш – третье;
• AVL (аналог первого);
• AVF (аналог третьего);
• AVR (зеркальное отображение всех отведений).

• Грудные отведения (разные точки на левой половине грудной клетки, расположенные в области сердца):
• V1;
• V2;
• V3;
• V4;
• V5;
• V6.

Значение отведений в том, что каждое из них регистрирует прохождение электрического импульса через определенный участок сердца. Благодаря этому можно получить информацию о том:

• Как сердце расположено в грудной клетке (электрическая ось сердца, которая совпадает с анатомической осью).
• Какая структура, толщина и характер кровообращения миокарда предсердий и желудочков.
• Насколько регулярно в синусовом узле возникают импульсы и нет ли перебоев.
• Все ли импульсы проводятся по путям проводящей системы, и нет ли препятствий на их пути.

Основные задачи электрокардиографии

1. Своевременное определение нарушений ритмичности и частоты сердечных сокращений (выявление аритмий и экстрасистол).
2. Определение острых (инфаркт миокарда) либо хронических (ишемия) органических изменений сердечной мышцы.
3. Выявление нарушений внутрисердечных проведений нервных импульсов (нарушение проводимости электрического импульса по проводящей системе сердца (блокады)).
4. Определение некоторых острых (ТЭЛА – тромбоэмболия легочной артерии) и хронических (хронический бронхит с дыхательной недостаточностью) легочных заболеваний.
5. Выявление электролитных (уровень калия, кальция) и иных изменений миокарда (дистрофия, гипертрофия (увеличение толщины сердечной мышцы)).
6. Косвенная регистрация воспалительных заболеваний сердца (миокардит).

Из чего состоит электрокардиограмма

Если бы сердце имело одинаковое строение всех своих отделов, нервные импульсы проходили бы по ним за одно и то же время. В результате этого на ЭКГ каждому электрическому разряду соответствовал бы всего один зубец, который отражает сокращение. Период между сокращениями (импульсами) на ЭГК имеет вид ровной горизонтальной линии, которую называют изолинией.

Человеческое сердце состоит из правой и левой половин, в которых выделяют верхний отдел – предсердия, и нижний – желудочки. Поскольку они имеют разные размеры, толщину и разделены перегородками, возбуждающий импульс с разной скоростью проходит по ним. Поэтому на ЭКГ записываются разные зубцы, соответствующие определенному отделу сердца.

Что означают зубцы

Последовательность распространения систолического возбуждения сердца такая:

1. Зарождение электроимпульсных разрядов происходит в синусовом узле. Поскольку он расположен близко к правому предсердию, то именно этот отдел сокращается первым. С небольшой задержкой, почти одновременно, сокращается левое предсердие. На ЭКГ такой момент отражается зубцом Р, из-за чего его называют предсердным. Он обращен вверх.
2. Из предсердий разряд переходит на желудочки через атриовентрикулярный (предсердно-желудочковый) узел (скопление видоизмененных нервных клеток миокарда). Они обладают хорошей электропроводимостью, поэтому задержки в узле в норме не происходит. Это отображается на ЭКГ в виде интервала Р–Q – горизонтальная линия между соответствующими зубцами.
3. Возбуждение желудочков. Этот отдел сердца имеет самый толстый миокард, поэтому электрическая волна проходит через них дольше, чем через предсердия. В результате на ЭКГ появляется самый высокий зубец – R (желудочковый), обращенный вверх. Ему может предшествовать небольшой зубец Q, вершина которого обращена в противоположном направлении.
4. После завершения систолы желудочков миокард начинает расслабляться и восстанавливать энергетические потенциалы. На ЭКГ это выглядит как зубец S (обращен вниз) – полное отсутствие возбудимости. После него идет небольшой зубец Т, обращенный вверх, которому предшествует короткая горизонтальная линия – сегмент S–T. Они говорят о том, что миокард полностью восстановился и готов совершать очередное сокращение.

Поскольку каждый электрод, прикрепленный к конечностям и грудной клетке (отведение), соответствует определенному отделу сердца, одни и те же зубцы по-разному выглядят в разных отведениях – в одних они больше выражены, а в других меньше.

Инфаркт миокарда на ЭКГ

ЭКГ при инфаркте миокарда регистрирует чрезвычайно важные диагностические данные, по которым можно не только поставить диагноз инфаркт, но и определить степень тяжести нарушений. Проявление патологии на ЭКГ будет заметно уже при начинающихся симптомах криза. На миллиметровой ленте будет отсутствовать зубец R – это один из ведущих признаков инфаркта миокарда.

Второй явный признак – регистрация ненормального зубца Q, время возбуждения которого не более 0,03 с. Патологический зубец Q возникает в тех отведениях, где ранее он не регистрировался. Также об инфаркте свидетельствует аномальное смещение участка S-T ниже изолинии, который называют кошачья спинка из-за характерных извилистых линий, отрицательный зубец Т. На основании данных кардиограммы врачи ставят диагноз и назначают лечение.

Значение ЭКГ чрезвычайно важно для людей, страдающих сердечными патологиями. Основные данные, полученные в ходе расшифровки ЭКГ сердца, позволяют врачу уже на раннем этапе заподозрить патологию работу сердца. С учетом того, что орган иннервируется самостоятельно и не зависит от других показателей, то именно регистрация электрических импульсов будет иметь определяющее диагностическое значение.

Расшифровка кардиограммы: норма и патологии СуперЕДА для сердца. Продукты-помощники Норма ЭКГ. Все интервалы и зубцы: p, QRS, T, PR, ST

Как расшифровать кардиограмму

Последовательная ЭКГ расшифровка как у взрослых, так и у детей подразумевает измерение размеров, протяженности зубцов и интервалов, оценку их формы и направленности. Ваши действия с расшифровкой должны быть такими:

• Разверните бумагу с записанной ЭКГ. Она может быть либо узкой (около 10 см), либо широкой (около 20 см). Вы увидите несколько зубчатых линий, идущих горизонтально, параллельно друг другу. Через небольшой промежуток, в котором нет зубцов, после прерывания записи (1–2 см) линия с несколькими комплексами зубцов вновь начинается. Каждый такой график отображает отведение, поэтому перед ним стоит обозначение, какое именно это отведение (например,I, II, III, AVL, V1 и т. д.).
• В одном из стандартных отведений (I, II или III), в котором самый высокий зубец R (обычно это второе), измеряйте расстояние междутремя, идущими друг за другом зубцами R (интервал R–R–R) и определите среднюю величину показателя (разделите количество миллиметров на 2). Это необходимо для подсчета частоты сердечных сокращений в одну минуту. Помните, что такое и другие измерения можно выполнить линейкой с миллиметровой шкалой или подсчитывать расстояние по ленте ЭКГ. Каждая большая клеточка на бумаге соответствует 5 мм, а каждая точка или маленькая клеточка внутри нее – 1мм.
• Оцените промежутки между зубцами R:одинаковые они или разные. Это нужно для того, чтобы определить регулярность сердечного ритма.
• Последовательно оцените и измеряйте каждый зубец и интервал на ЭКГ. Определите их соответствие нормальным показателям (таблица, приведенная ниже).

Важно помнить! Всегда обращайте внимание на скорость протяжности ленты – 25 или 50 мм в секунду. Это принципиально важно для подсчета частоты сокращений сердца (ЧСС). Современные аппараты указывают ЧСС на ленте, и подсчет проводить не нужно.

Как подсчитать частоту сокращений сердца

Существует несколько способов подсчета количества сердцебиений за минуту:

1. Обычно ЭКГ записывается на скорости 50 мм/сек. В таком случае подсчитать ЧСС (частоту сердечных сокращений) можно по таким формулам: ЧСС=60/((R-R (в мм)*0,02)) При записи кардиограммы на скорости 25мм/сек:

   ЧСС=60/((R-R (в мм)*0,04)

2. Подсчитать частоту сердцебиений на кардиограмме можно также по таким формулам:

• При записи 50 мм/сек: ЧСС = 600/усредненный показатель количества больших клеточек между зубцами R.
• При записи 25 мм/сек: ЧСС = 300/усредненный показатель количества больших клеточек между зубцами R.

Подготовка к электрокардиографии

Особенной подготовки к ЭКГ также не существует, но есть некоторые нюансы выполнения процедуры, о которых пациента должен предупредить врач.

1. Необходимо знать принимает ли пациент сердечные препараты (должна быть сделана пометка на бланке направления).
2. Во время процедуры нельзя разговаривать и двигаться, необходимо лежать, расслабившись и дышать спокойно.
3. Слушать и выполнять несложные команды медперсонала, если это необходимо (вдохнуть и не дышать на протяжении нескольких секунд).
4. Важно знать, что процедура безболезненная и безопасная.

Искажение записи электрокардиограммы возможно при движениях пациента или в случае неправильного заземления аппарата. Причиной неправильной записи также может быть неплотное прилегание электродов к кожным покровам или их неправильное подсоединение. Помехи в записи нередко бывают при мышечной дрожи или при электрической наводке.

Как выглядит ЭКГ в норме и при патологии

Как должна выглядеть нормальная ЭКГ и комплексы зубцов, какие отклонения бывают чаще всего и о чем они свидетельствуют, описано в таблице.

Важно помнить!

1. Одна маленькая клеточка (1 мм) на ЭКГ-пленке соответствует 0,02 секундам при записи 50 мм/сек и 0,04 секундам при записи 25 мм/сек (например 5 клеточек – 5 мм – одна большая клетка соответствует 1 секунде).
2. Отведение AVR для оценки не используется. В норме оно является зеркальным отражением стандартных отведений.
3. Первое отведение (I) дублирует AVL, а третье (III) дублирует AVF, поэтому на ЭКГ они выглядят почти идентично.

Еще кое-что важное

Описанные в таблице характеристики ЭКГ в норме и при патологии – лишь упрощенный вариант расшифровки. Полноценную оценку результатов и правильное заключение может сделать лишь специалист (кардиолог), знающий расширенную схему и все тонкости метода. Особенно это актуально, когда нужно расшифровать ЭКГ у детей. Общие принципы и элементы кардиограммы такие же, как и у взрослых. Но для детей разных возрастов предусмотрены разные нормы. Поэтому профессиональную оценку в спорных и сомнительных случаях могут сделать лишь детские кардиологи.

Сердечная проводимость

По ЭКГ определяют сердечную проводимость. По зубцу Р определяют импульс предсердий, в норме этот показатель должен быть 0,1 с. Интервал Р-QRS отображает общую скорость проводимости по предсердиям. Норма этого показателя должна быть в пределах 0,12 до 0,2 с.

Сегмент QRS показывает проводимость по желудочкам, нормой считается предел от 0,08 до 0,09 с. При увеличении интервалов происходит замедление сердечной проводимости.

Что показывает ЭКГ, пациентам знать не нужно. В этом должен разбираться специалист. Только врач может правильно расшифровать кардиограмму и поставить правильный диагноз, учитывая степень деформации каждого отдельного зубца, сегмента.

Самостоятельно прочитать результат электрокардиограммы не всегда удается из-за отсутствия опыта и нечетких зубцов, сегментов, интервалов, а также особенности бумаги.

Почему могут быть различия в показателях

В некоторых случаях, при проведении повторного анализа ЭКГ, выявляются отклонения от ранее полученных результатов. С чем это может быть связано?

• Разное время суток. Обычно ЭКГ рекомендуется делать утром или днём, когда организм ещё не успел подвергнуться влиянию стрессовых факторов.
• Нагрузки. Очень важно, что бы при записи ЭКГ пациент был спокоен. Выброс гормонов может увеличить ЧСС и исказить показатели. Кроме того, перед обследованием также не рекомендуется заниматься тяжёлым физическим трудом.
• Прием пищи. Процессы пищеварения влияют на кровообращение, а спиртные напитки, табак и кофеин могут отразиться на ЧСС и давлении.
• Электроды. Неправильное их наложение или случайное смещение могут серьёзно изменить показатели. Поэтому важно не двигаться во время записи и обезжиривать кожу в области наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
• Фон. Иногда повлиять на работу электрокардиографа могут посторонние приборы.

Достоинства и недостатки ФКГ

У метода фонокардиографии, как любого другого, есть свои весомые плюсы и минусы. Преимущества:

• объективность полученных данных о звуках, их графическое изображение;
• способность определения характеристик звука – частоты, силы, интервалов между звуками тонов и шумов;
• безопасность – отсутствие нагрузки пациента радиацией.

Кроме важных плюсов, у методики есть ряд недостатков. Бывает такое, что некоторые тихие звуки могут быть услышаны с помощью фонендоскопа, а фонокардиограмма этого не покажет. Устройство способно уловить низкие частоты, но ухо человека более восприимчиво.

Несмотря на самостоятельность фонокардиографии, анализ метода без прослушивания ухом не будет иметь смысла. Если третий, четвертый и пятый тона низких частот анализируются при ФКГ, то все остальные звуки будут слышны в фонендоскопе. В случае, когда врач при аускультации не услышал звуков, которые показали результаты ФКГ, то выводы делаются в основном по прослушиванию ухом врача.

Еще один недостаток – неспособность определить тембр издаваемого звука, который часто помогает в анализе и определении ряда пороков сердечного клапана. Тембр определяет сам человек.

Обратите внимание! Предварительное выслушивание фонендоскопом необходимо, чтобы поставить микрофон устройства в нужные точки, где громкость звука будет максимальной.

При множестве сердечных заболеваний, орган изменяет свое положение, размеры, его границы могут расширяться или смешаться, что объясняет разные места хорошей слышимости волн. Неправильное расположение ФКГ спровоцирует уменьшение громкости, также силы звука, поэтому аускультация перед процедурой должна быть проведена для правильной регистрации сердечных шумов и составления выводов.

Опасные диагнозы

Какие опасные состояния можно определить по показаниям ЭКГ при расшифровке?

Экстрасистолия

Это явление характеризуется сбоем сердечного ритма. Человек ощущает временное увеличение частоты сокращений с последующей паузой. Связано с активацией других водителей ритма, посылающих наравне с синусовым узлом дополнительный залп импульсов, что и приводит к внеочередному сокращению.

Аритмия

Характеризуется изменением периодичности синусового ритма, когда импульсы поступают с разной частотой. Только 30% подобных аритмий требуют лечения, т.к. способны спровоцировать более серьёзные заболевания.

В остальных случаях это может быть проявлением физической активности, изменением гормонального фона, результатом перенесенной лихорадки и не угрожает здоровью.

Брадикардия

Возникает при ослаблении синусового узла, неспособного генерировать импульсы с должной частотой, вследствие чего замедляется и ЧСС, вплоть до 30-45 ударов в минуту.

Тахикардия

Противоположное явление, характеризующееся увеличением ЧСС более 90 ударов в минуту. В некоторых случаях временная тахикардия возникает под действием сильных физических нагрузках и эмоциональных стрессах, а также в период болезней связанных с повышением температуры.

Нарушение проводимости

Помимо синусового узла, существуют и другие нижележащие водители ритма второго и третьего порядков. В норме они проводят импульсы от водителя ритма первого порядка. Но если их функции ослабевают, человек может ощущать слабость, головокружение, вызванные угнетением работы сердца.

Также возможно понижение артериального давления, т.к. желудочки будут сокращаться реже или аритмично.

Виды диагностики

Существует несколько методик диагностического исследования Ekg:

• Методика исследования в покое. Это стандартная методика, которая применяется в любой поликлинике. Если показания ЭКГ в покое не дали достоверного результата, тогда необходимо применять другие способы ЭКГ исследования;
• Способ поверки с нагрузкой. Данный способ включает в себя нагрузку на организм (велотренажер, тредмил-тест). По данному способу посредством пищевода вводится датчик измерения сердечной стимуляции при нагрузке. Данная разновидность ЭКГ способна выявить такие патологии в сердечном органе, при которых нет возможности распознать у человека в состоянии покоя. Также кардиограмма делается в покое после нагрузки;
• Мониторинг в течение 24 часов (холтеровское исследование). По этому способу в районе груди, больному устанавливается датчик, который фиксирует 24 часа функционирование сердечного органа. Человек при данном способе исследования не освобождается от своих ежедневных хозяйственных обязанностей, и это есть положительным фактом в данном мониторинге;
• ЭКГ через пищевод. Данное тестирование проводится в том случае, когда невозможно получить необходимую информацию через грудную клетку.

Виды стресс-ЭКГ с велотренажером и беговой дорожкой
